Description
Caractéristiques principales :
Gamme : TeSys
Fonction produit : Module de commande électronique

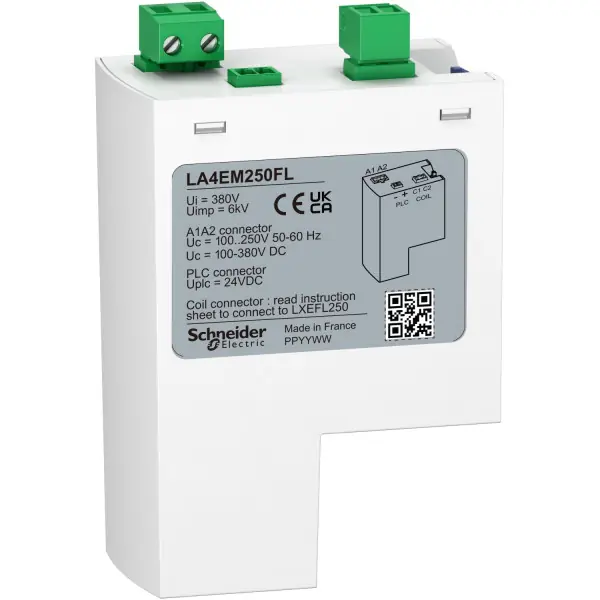

Nom abrégé de l’appareil : LA4EM
Compatibilité de gamme : TeSys F LC1F contacteurTeSys F LXEFL bobine de contacteur spécifique
Accessoires associés : LC1F630LC1F1250
Produit installé : LXEFL250
Type de circuit de commande : CA 50/60 HzCC
Tension circuit de commande : 100…250 V CA 50/60 Hz100…380 V CC
Compatibilité de l’entrée numérique : API 24 V CC , selon CEI 61131-2 Type 2
Limites de la tension d’entrée : API entrée : 0…5 V, arrêtAPI entrée : 11…30 V, en marche
Durée de vie mécanique : 5 Mcycles pour utiliser avec LC1F6301 Mcycles pour utiliser avec LC1F1250
Vitesse de commande :
Caractéristiques complémentaires :
Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 85…275 V 58 V 85…418 V 45 V
Consommation moyenne à l’appel en va : 460…730 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne à l’appel en w : 500…680 W à 20 °C
Consommation moyenne au maintien en va : 7…10 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne au maintien en w : 4…5.5 W à 20 °C
Dissipation thermique : 2.2…5.5 W
Mode de raccordement : Télécommande : bornier débrochable à vis 1 câble(s) 0,22,5 mm² – rigidité du câble: souple – sans extrémité de câbleTélécommande : bornier débrochable à vis 1 câble(s) 0,252,5 mm² – rigidité du câble: souple – avec extrémité de câbleTélécommande : bornier débrochable à vis 1 câble(s) 0,22,5 mm² – rigidité du câble: rigide
Couple de serrage : Télécommande : 0,6 N.m
