Description

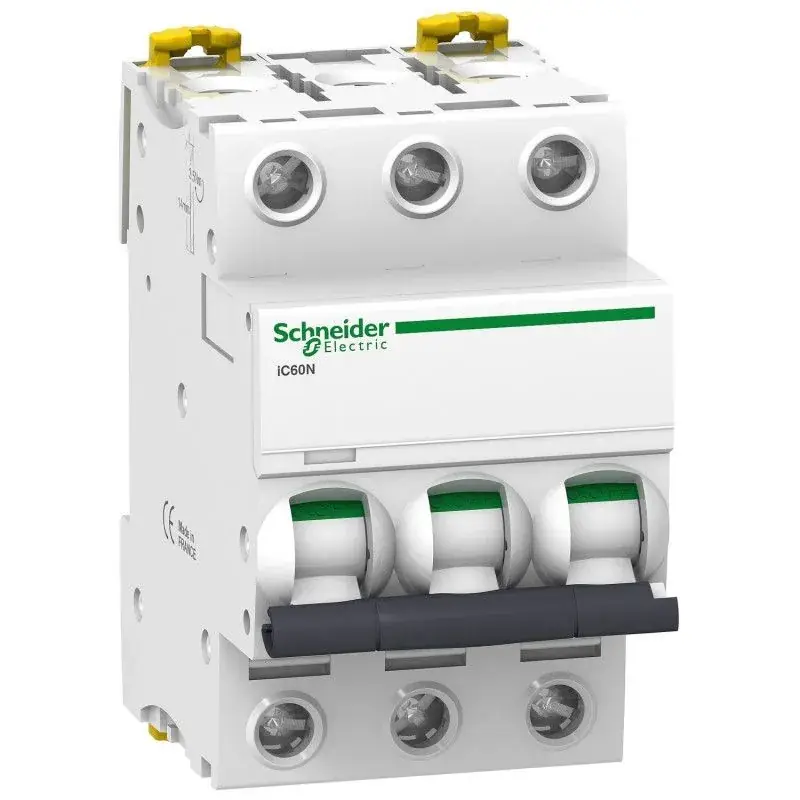

SCHNEIDER A9F75340 – Disjoncteur IC60N 3P 40A 10kA courbe D
Avec plus dun siècle dinnovation, Schneider Electric est un leader mondial des technologies dénergie et dautomatismes dorigine française.
LActi9 iC60N A9F75340 est un disjoncteur modulaire 3P 40 A courbe D destiné à la protection, la surveillance et le contrôle des circuits triphasés 400 V dans les bâtiments industriels et tertiaires.
Ce disjoncteur sutilise pour la protection contre les surcharges et courtscircuits de circuits triphasés fortement inductifs (moteurs, charges à fort courant dappel), avec comme principaux atouts une forte capacité de coupure jusquà 10 kA selon IEC 609472, une largeur compacte de 6 pas de 9 mm, la compatibilité avec de nombreux auxiliaires Acti9 et des bornes IP20B ergonomiques facilitant câblage et sécurité.
En résumé, lActi9 iC60N A9F75340 est une solution fiable, performante et évolutive pour sécuriser et piloter des circuits triphasés 40 A en environnements tertiaires et industriels exigeants.
Caractéristique technique
-
Marque : Schneider Electric
-
Référence fabricant : A9F75340
-
Gamme produits : Acti9 iC60N
-
Fonctions : protection contre les surcharges et courts circuits, coupure et isolement, surveillance et contrôle des circuits triphasés
-
Nombre de modules : 6 pas de 9 mm
-
Nombre de pôles : 3
-
Nombre de pôles protégés : 3
-
Courant nominal : 40 A
-
Type courbe : D
-
Tension nominale : 400 V AC pour utilisation en distribution triphasée
-
Type de tension : AC/DC
-
Pouvoir de coupure EN : 6 kA selon EN/IEC 60898 1 à 230/400 V
-
Pouvoir de coupure IEC : 20 kA à 230 V et 10 kA à 400 V selon IEC 60947 2
-
Type connexion – raccordement : bornes à vis IP20B peignables pour peignes Acti9, câblage par le haut ou le bas
-
Section de raccordement : câble rigide 1 à 35 mm² et câble souple 1 à 25 mm²
-
Auxiliaires associables : auxiliaires Acti9 (contacts auxiliaires, déclencheurs, moteurs de réarmement, télécommandes, PowerTag, accessoires de peignage)
-
Verrouillable : possibilité de verrouillage par accessoires de condamnation adaptés Acti9
-
Mode de pose : montage sur rail DIN en tableau électrique
-
Hauteur : 85 mm
-
Largeur : 54 mm (6 modules de 9 mm)
-
Profondeur : 78,5 mm
-
Couleur : blanc RAL9003 avec levier avant
-
Classe de protection (IP) : IP20 seul, IP40 en coffret
-
Résistance aux chocs (IK) : niveau de tenue mécanique conforme aux exigences des disjoncteurs modulaires Acti9 pour usage tertiaire et industriel
-
Temperature d’utilisation : de 35 °C à +70 °C en service
-
Qualité du matériau : boîtier isolant auto extinguible pour appareillage modulaire basse tension, conforme aux exigences environnementales Green Premium et RoHS
-
Norme et certification : conforme aux normes EN/IEC 60898 1 et IEC/EN 60947 2, catégorie de surtension IV, degré de pollution 3, écolabel Green Premium
-
Garantie : 2 ans
-
Utilisation recommande : protection et commande de circuits triphasés 40 A à fortes pointes de courant (moteurs, groupes de ventilation, charges industrielles) dans les installations tertiaires et industrielles sur rail DIN.
